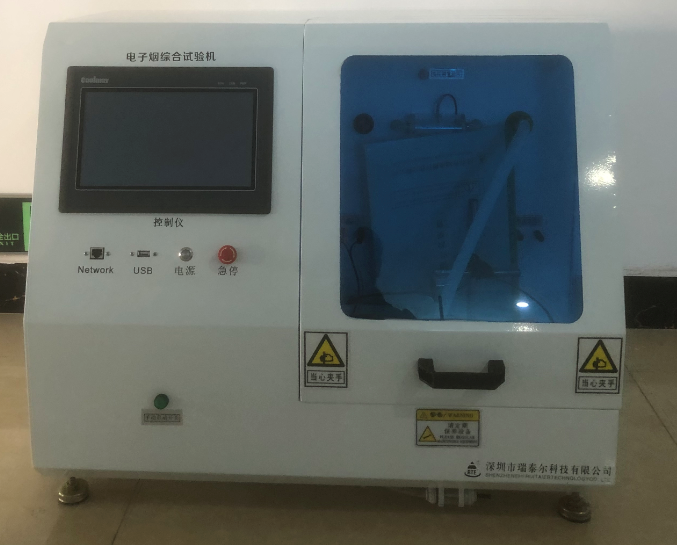

電子煙綜合試驗機

一、產品介紹：

本機用于測試電子煙和煙油，采用氣缸活塞式吸氣，通過設置相應的吸煙持續時間，吸煙體積和吸煙次數，來判定電子煙是否合格，適用于小功率電子煙。

規格參數

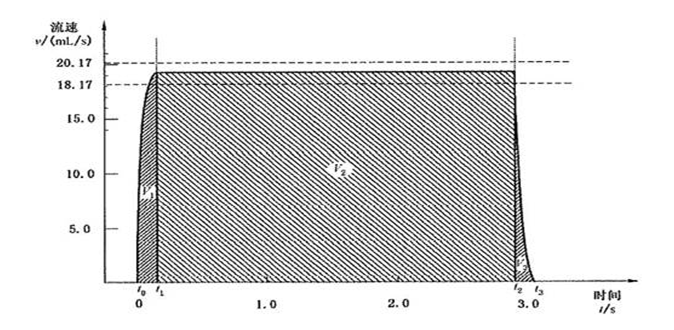

抽吸流量圖  吸煙機的抽吸流量圖尾矩形。測量時，應確認抽吸容量達到17的要求，并在吸煙機抽吸端口和測量裝置間的氣路中串聯（1000±50）Pa壓降標準件。典型不帶樣品抽吸流量圖如下圖.1。圖.1中，氣流速上升（t0~t1）和下降（t2~t3）時曲線所圍成區域的面積V1+V3不得超過圖形V1+V2+V3總抽吸容量的10%，最大氣流速應處于18.17ml/s~20.17ml/s之間。最大氣流速穩定期間時長（t1~t2）應不少于2.4s。流量圖上升和下降部分的拐點均不應多于一點，所有點上均不應有反向氣流。

說明：
t0----由抽吸引起氣流速度開始升高的時間；t1----氣流速度達到最高的時間；t2----由停止抽吸導致氣流速度開始下降的時間；t3----氣流速度下降至零的時間；V1----氣流速度隨時間變化上升段圍成的面積；V2----氣流速度達到最大且保持穩定時段圍成的面積；V3----氣流速度隨時間變化下降段圍成的面積；
 27. 用“抽吸引擎”形成抽吸；

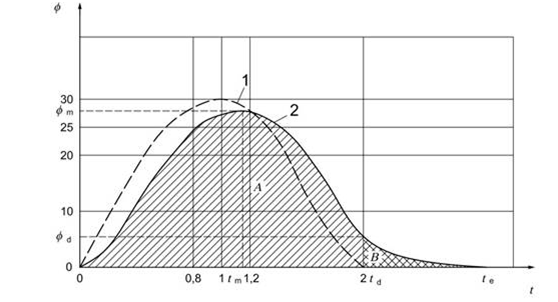

28. 由步進電機驅動并且由計算機控制的精密針筒（引擎）會給出準確的體積和抽吸口型圖，有ISO正弦曲線和方形波兩種可用形狀。                      抽吸流量圖  吸煙機的抽吸流量圖尾矩形。測量時，應確認抽吸容量達到17的要求，并在吸煙機抽吸端口和測量裝置間的氣路中串聯（1000±50）Pa壓降標準件。典型不帶樣品抽吸流量圖如下圖.1。圖.1中，氣流速上升（t0~t1）和下降（t2~t3）時曲線所圍成區域的面積V1+V3不得超過圖形V1+V2+V3總抽吸容量的10%，最大氣流速應處于18.17ml/s~20.17ml/s之間。最大氣流速穩定期間時長（t1~t2）應不少于2.4s。流量圖上升和下降部分的拐點均不應多于一點，所有點上均不應有反向氣流。
